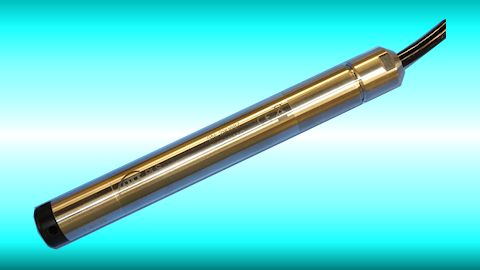

OTT PLS Pressure Level Sensor

水位センサー OTT PLS Pressure Level Sensor

OTT PLSはOTT Hydromet GmbのSDI-12インタフェース圧力式水位センサーです．
水位と温度を測定します．
4 ~ 20mA出力を選択可能ですがその場合には温度測定がありません．

Related Categories

€Dataloggers

Specifications(Pressure)

  • Sensor : Ceramic
  • Range : 0..4m,10m,20m,40m
  • Resolution : 0.01% FS
  • Accuracy : ≤ 0.05% FS max
  • Stability : ≤ 0.05% FS max. /year

Specifications(Temperature)

  • Sensor : NTC temperature sensor
  • Range : (-25°C to +70°C) (ice-free)
  • Resolution : 0.1°C
  • Accuracy : ±0.5°C (SDI-12 only)

Specifications

  • Supplay Voltage : DC9.6V ~ DC+28V
  • Current consumption : Typical
    Standby < 0.4mA
    Operating <3.6mA
  • Interface : SDI-12 Protocol Version1.3
  • Operating Temperature : -25°C ~ +70°C
  • Dimensions : 195mm x 22mm
  • Material : Stainless steel

2310-02xx Water Level Logger

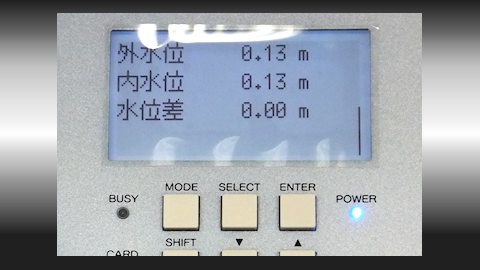

内外水位計 測定画面

2310-02xx 水位計ロガー･コントローラは樋門･樋管等の内外水位と温度の測定とデータの収録，演算処理，制御を 行いMMCカードに測定データを記録する装置です．
流速流向計からデータを取り込んで水位データと連結することや警報出力，測定データの表示器等への伝送などの 機能を有していますので樋門監視装置の内外水位計として機能します．
センサー電源を内蔵していますのでセンサーを接続します．
4~20mAセンサータイプはオプションにより電圧出力センサーに対応可能です．
無線モデムによりセンサーを遠隔設置することが可能です．
拡張機能で測定結果を電流出力またはBCD出力することができます．

Related Categories

€Dataloggers

Model

  • 2310-0201-01 : Standard Model ： SDI-12 Interface Sensor
  • 2310-0201-02 : Standard Model ： DC12V 4~20mA Sensor
  • 2310-0201-03 : Standard Model ： DC24V 4~20mA Sensor
  • 2310-0202-01 : BCD output Model： SDI-12 Sensor
  • 2310-0202-02 : BCD output Model： DC12V 4~20mA Sensor
  • 2310-0202-03 : BCD output Model： DC24V 4~20mA Sensor
  • 2310-0203-01 : 4~20mA Current Output ： SDI-12 Sensor
  • 2310-0203-02 : 4~20mA Current Output ： DC12V 4~20mA Sensor
  • 2310-0203-03 : 4~20mA Current Output ： DC24V 4~20mA Sensor

Specifications

  • Platform : Platform 2 32bit CPU RX600
  • Sensor inputs: 2CH
  • Sensor Interface : Selected
    SDI-12 Version1.3
    DC12V 4~20mA,DC24V 4~20mA
  • Sensor Power Output : Selected
    SDI-12 : DC12V±5% 500mA max
    4~20mA : DC12V±5% 250mA max
    4~20mA : DC24V±5% 125mA max

Specifications

  • RS485 19200bps 8-bit non parity 1 stop
  • RS232C 19200bps 8-bit non parity 1 stop
  • SDI-12 1200bps 7-bit even parity 1 stop
    Outside Sensor : Address 0
    Inside Sensor : Address 1

Specifications

  • Outputs(Selected) :
    BCD 4Digit+parity,Busy x 2CH
  • Outputs(Selected) : 4~20mA x 2CH
  • Opr.Voltage : DC9V ~ DC18V
  • Opr.Current : 0.35A/DC12V max

Automatic measurement mode

  • Range : 3,5,10,20m(individual)
  • Interval : 1，5，10，15，30，60 min
  • Moving average :
    1,10,30sec 1,2,3,5,10min
  • Dead zone : -99.99~+99.99(Setting)
  • Position : -99.99~+99.99(Setting)



  • Digital Input 1 : Power failure
  • Digital Input 2 : Low Voltage
  • Digital Input 3 : Gate Open
  • Digital Input 4 : Gate Close
  • Digital Input 5 : Gate Failure



  • Digital Output1 : Beacon output
  • Digital Output2 : Measure Error
  • Digital Output3 : Watch Dog
  • RS485 : Data Transmission/Recive
